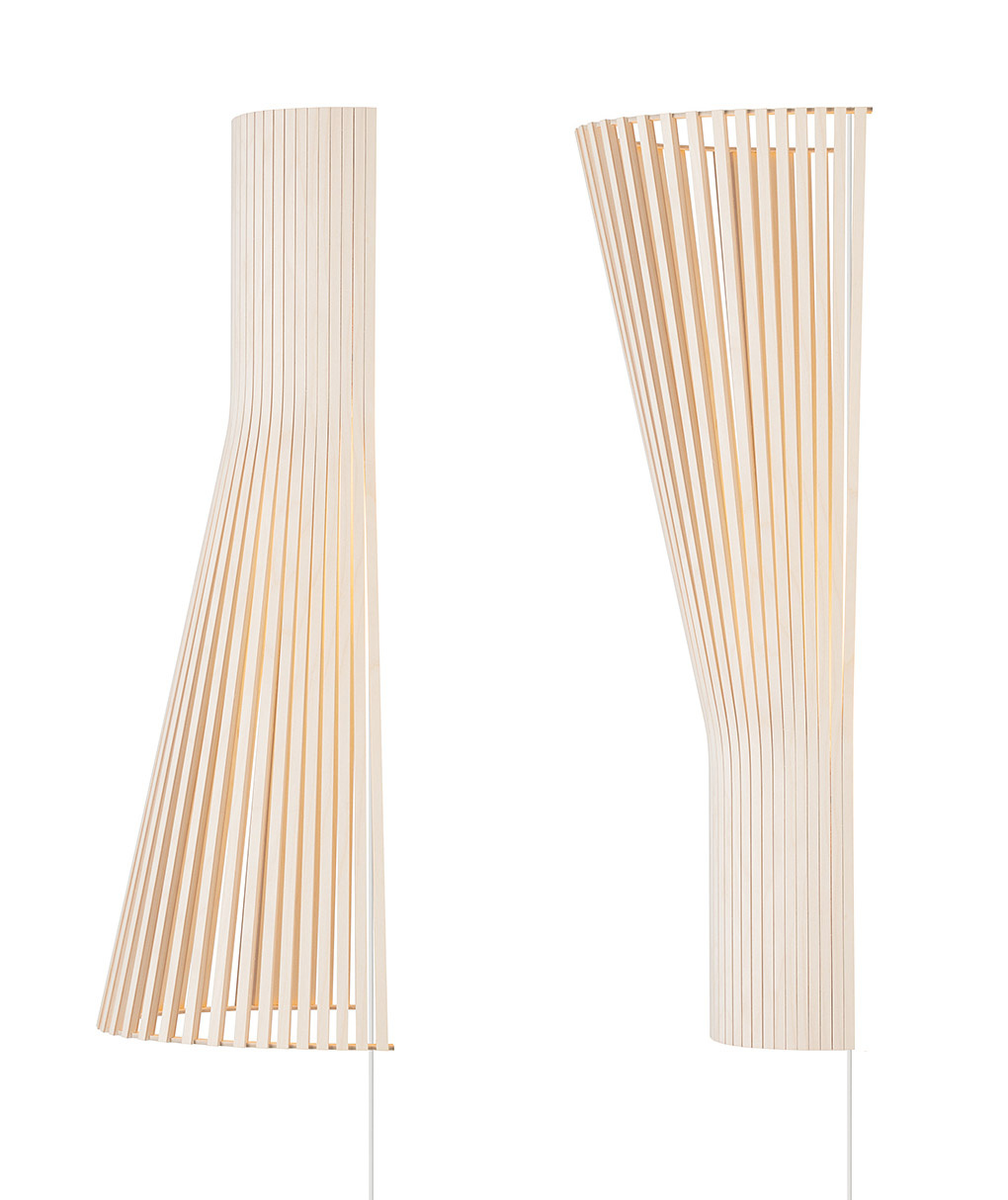

Applique murale Secto 4230 est disponible en bouleau naturel

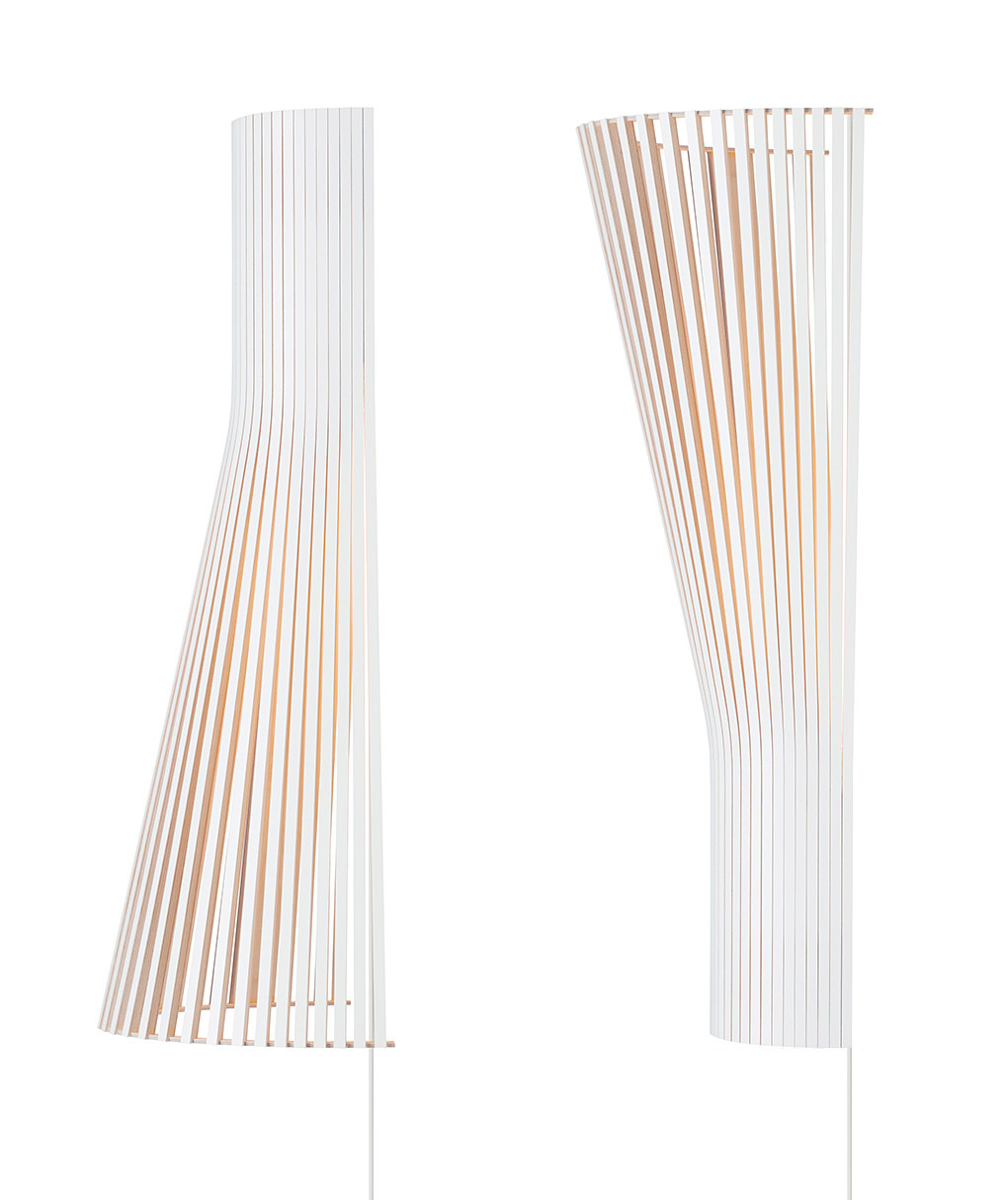

Applique murale Secto 4230 est disponible en stratifié blanc

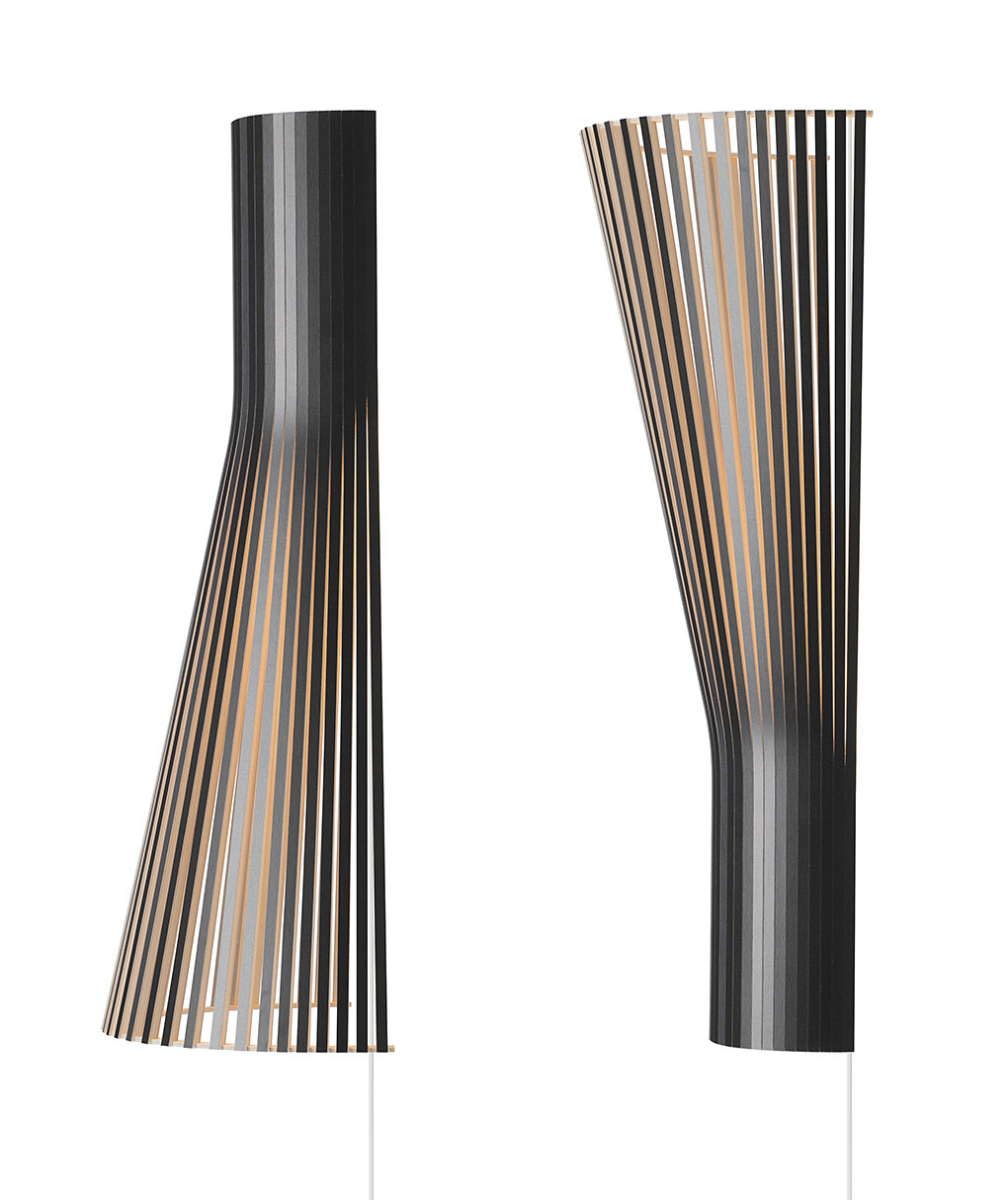

Applique murale Secto 4230 est disponible en stratifié noir

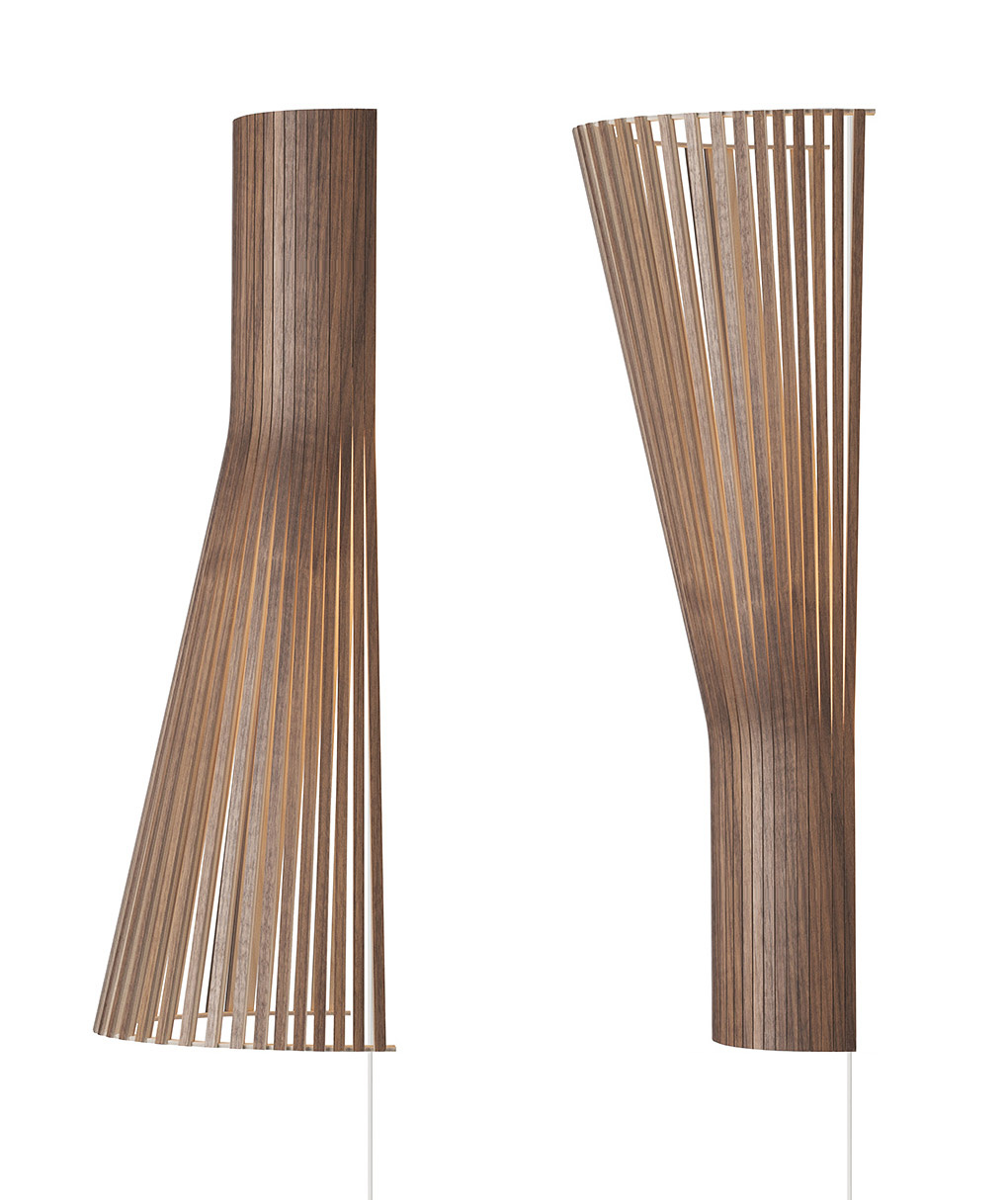

Applique murale Secto 4230 est disponible en placage de noyer

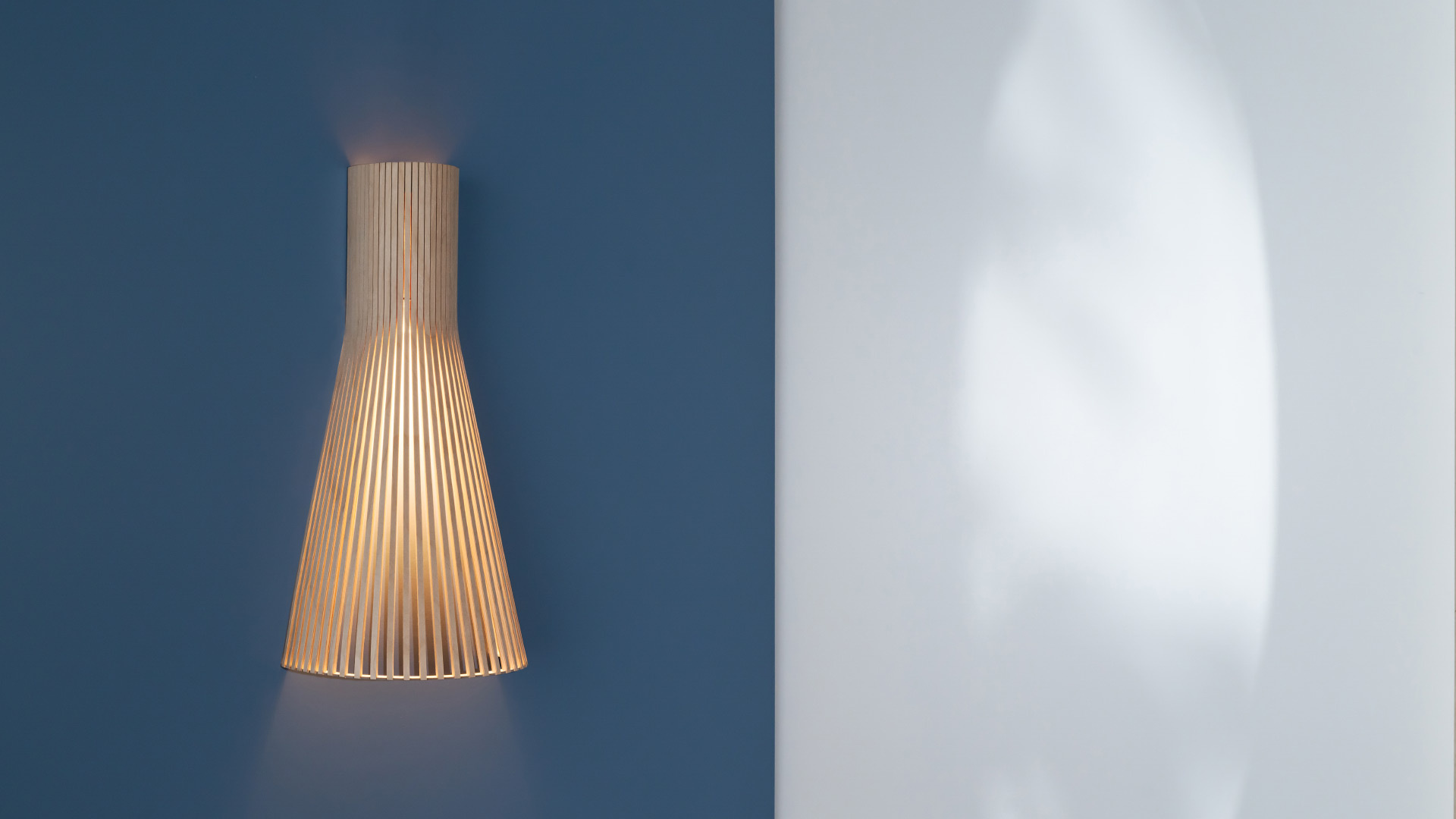

Applique murale Secto 4230
Ascendante ou descendante

Cette applique peut être placée vers le haut ou vers le bas. Illumine les couloirs ordinaires et crée une ambiance unique.

Couleur

Achetez-le ici!

Secto 4230 Applique murale

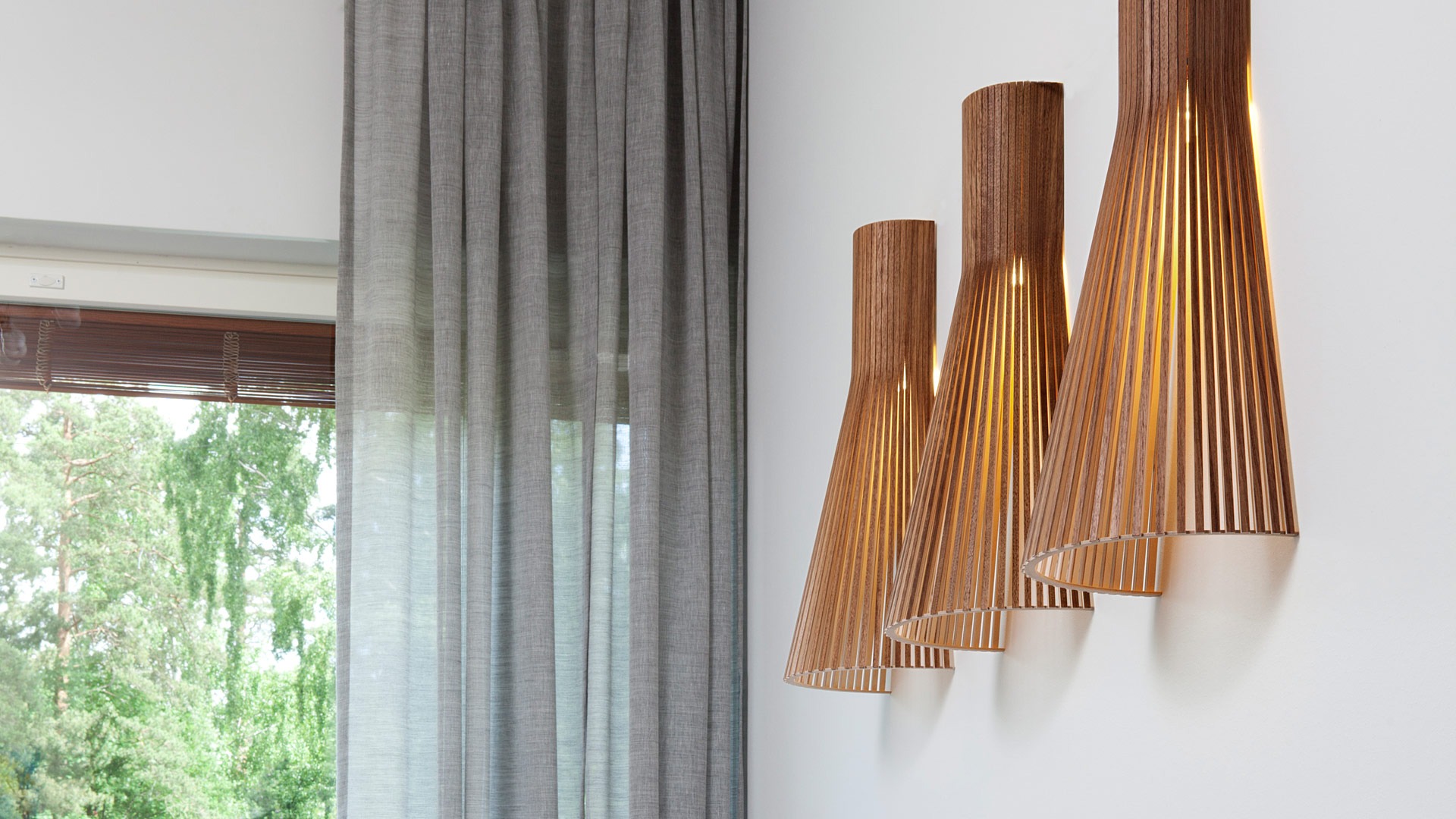

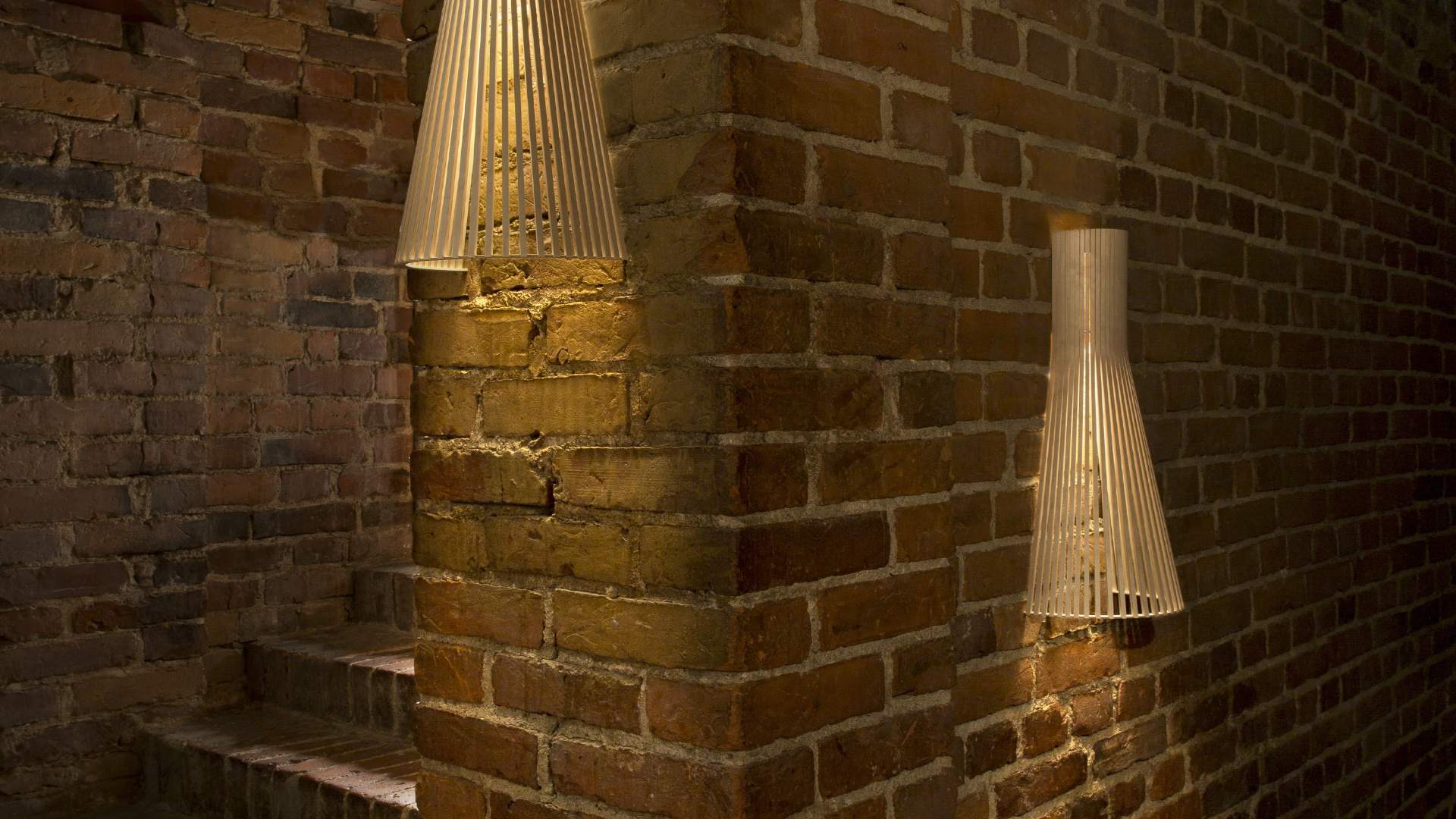

Secto 4230. Balcony, Helsinki, Finland. Photo by Uzi Varon.

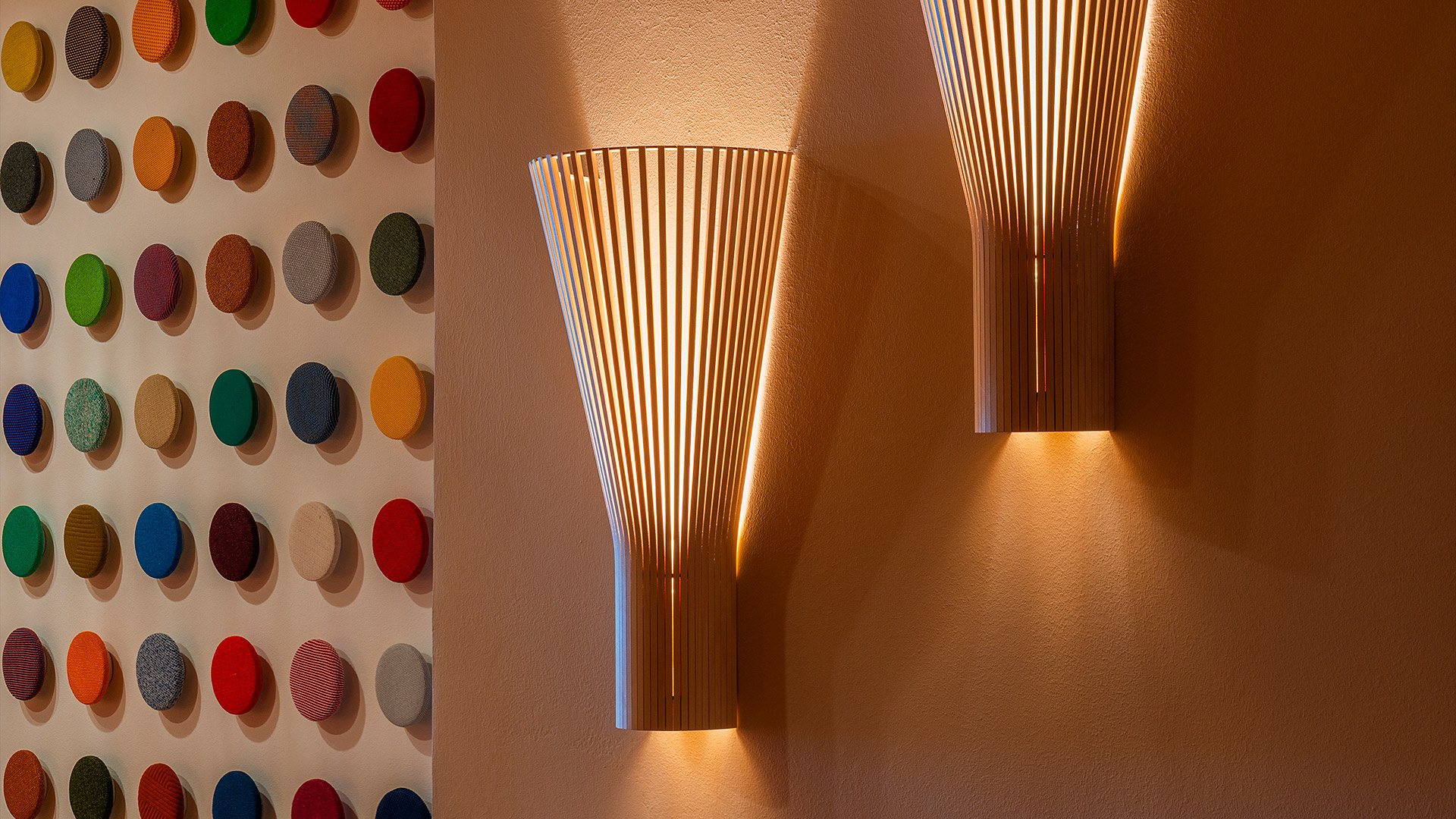

Secto 4230. Private residence, Helsinki, Finland. Photo by Uzi Varon.

Secto 4230 birch. Lamps shot at Prami Growth Agency. Helsinki, Finland. Photo by Uzi Varon.

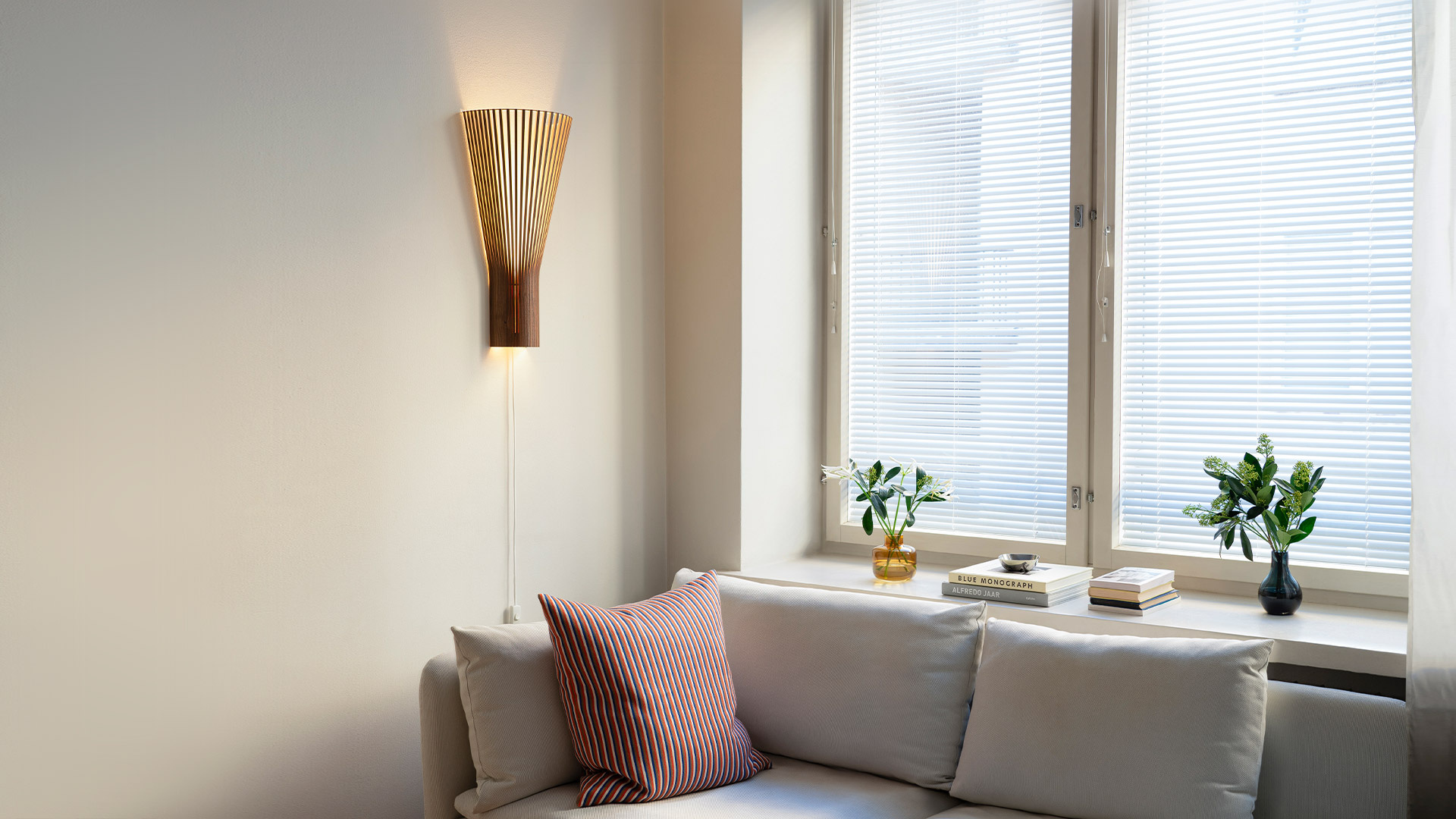

Secto 4230. Private Residence, Helsinki, Finland. Photo by Uzi Varon

Voir plus d'images de l'applique murale Secto 4230 ici.

Applique murale Secto 4230

Fabriqué de façon artisanale en Finlande par des artisans hautement qualifiés en bouleau pressé certifié PEFC.

Options de finition

Abat-jour Plaque arrière Câble
Bouleau naturel Blanc Blanc
Stratifié blanc Blanc Blanc
Stratifié noir Blanc  Blanc
Placage en noyer Blanc Blanc

Détails du produit

Matériau Lattes de bouleau pressé, plaque arrière en acier thermolaqué
Dimensions Hauteur 60 cm
Profondeur 9–18 cm
Largeur 13–31 cm
Poids 1,1 kg
Emballage 36 × 20 × 66 cm, 2,0 kg
Tension 220-240 VAC 50 Hz
Source de lumière Culot E14, LED max 20 W. Livré avec une ampoule LED (Airam Pro LED, E14, 6 W, 470 lumen, 3000 K, blanc chaud, dimmable, peut varier). L'utilisation d'ampoules spéciales telles que les halogènes, les miroirs ou les 12 V est interdite en raison du risque de surchauffe. Ce produit est fourni avec une ampoule exemple de la classe d'efficacité énergétique E.
Gradation Détails
DALI Peut être connecté aux systèmes DALI à l'aide d'un variateur de lumière séparé à coupure de phase arrière compatible avec le système DALI. En raison de la grande diversité des systèmes DALI, Secto Design ne fournit pas de variateurs de lumière DALI. Veuillez contacter votre électricien local.
Câble 240 cm, interrupteur sur le câble. Également disponible avec un montage mural direct.
Classification Protection contre les intrusions IP20, classe de protection II IEC, marquage CE
Installation Instructions séparées sur le site Web.
Entretien Essuyez régulièrement la poussière. Pour éliminer les taches fraîches, essuyez avec un chiffon légèrement humide.



REMARQUE : Cette applique peut être placée vers le haut ou vers le bas.

PRÉCAUTION: Afin de réduire le risque d’étranglement, le câblage flexible connecté à ce luminaire doit être soigneusement fixé au mur si le câblage est à portée de main.

Informations

La plaque arrière de l'applique murale Secto 4230 / Secto Small 4231 est en acier peint par poudrage. La base de la lampe est fixée à la plaque arrière. L'abat-jour comporte des rails en bois pour la plaque. La plaque est fixée à l'abat-jour par une vis de blocage supérieure.

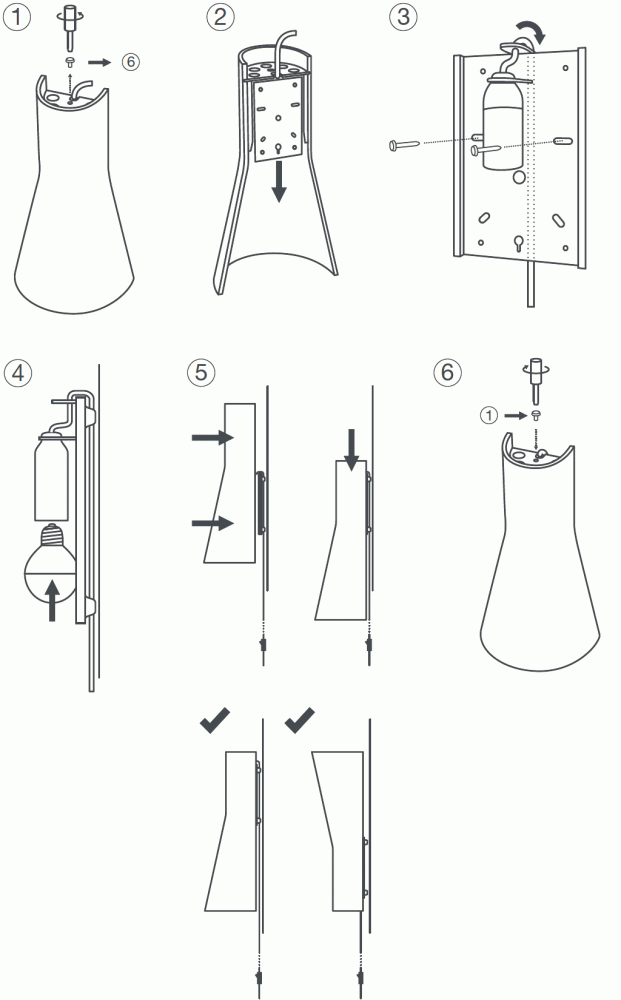

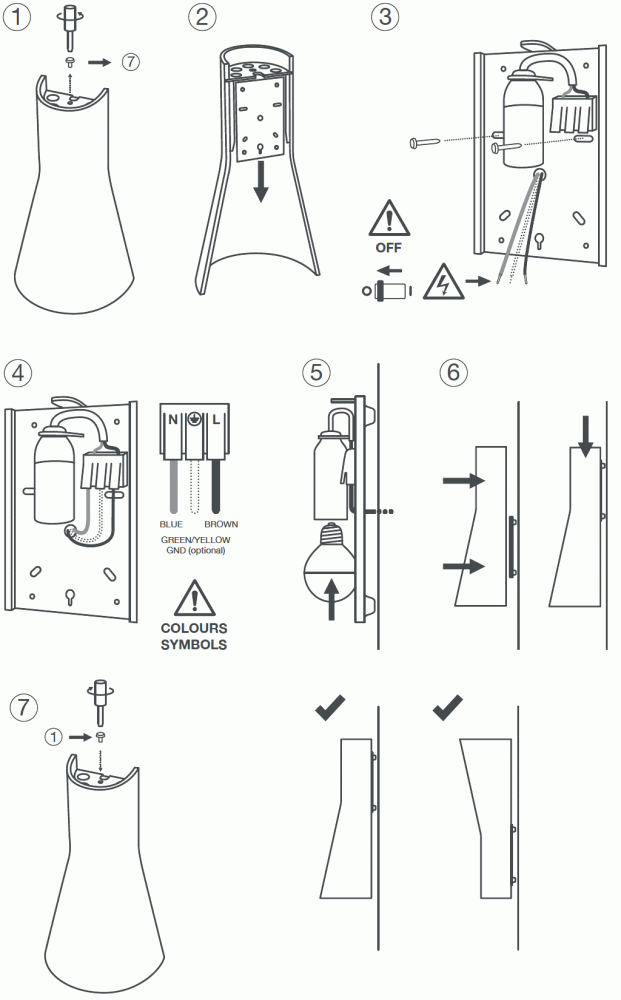

Interrupteur sur le câble (standard)

Étape 1Desserrez la vis de blocage supérieure.
Étape 2Retirez la partie murale de l'abat-jour.
Étape 3Placez la partie murale au bon endroit et serrez-la avec les vis.
Étape 4Placez l'ampoule.
Étape 5Placez l'abat-jour en le poussant d'abord vers l'intérieur, puis en le faisant glisser dans les rails vers le bas.
Étape 6Serrez la vis de blocage supérieure.

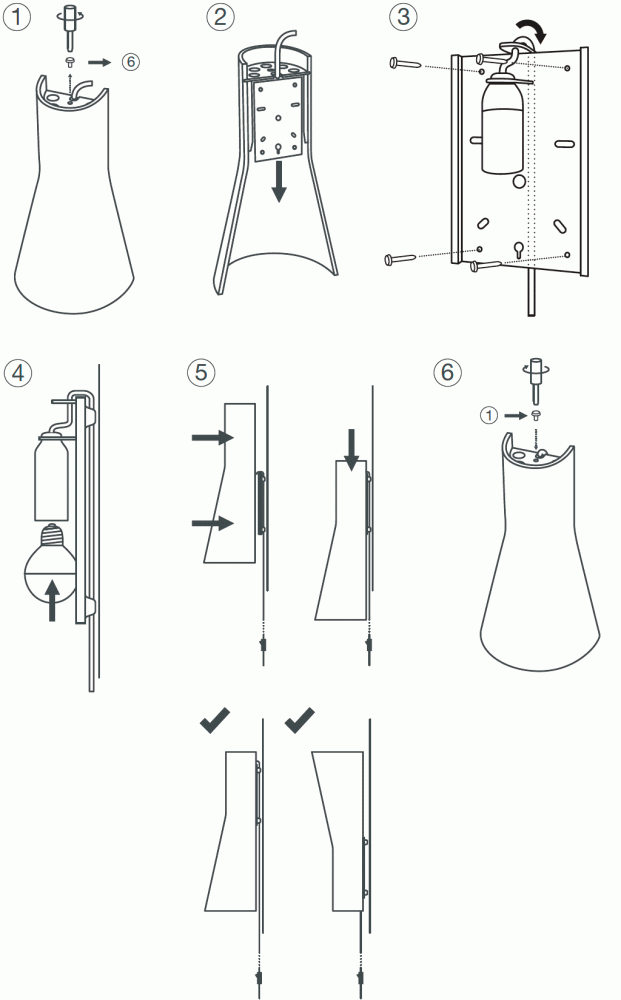

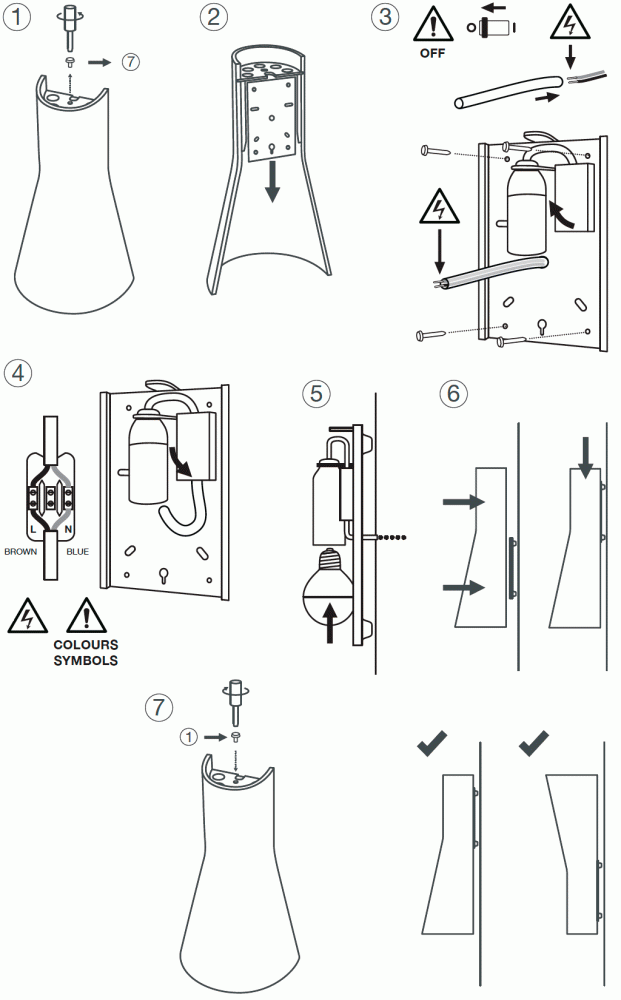

Montage mural direct

Étape 1Desserrez la vis de blocage supérieure.
Étape 2Retirez la partie murale de l'abat-jour.
Étape 3Placez la partie murale au bon endroit et serrez fermement les vis. Précaution : Coupez l'électricité afin d'éviter les chocs électriques. Remarque : Une isolation supplémentaire doit être ajoutée à la section visible des câbles d'alimentation, c'est-à-dire jusqu'à la boîte de jonction. Un manchon isolant de protection est fourni avec le luminaire.
Étape 4Connectez les fils : L=marron, N=bleu.
Étape 5Placez l'ampoule.
Étape 6Placez l'abat-jour en le poussant d'abord vers l'intérieur, puis en le faisant glisser dans les rails vers le bas.
Étape 7Serrez la vis de blocage supérieure.

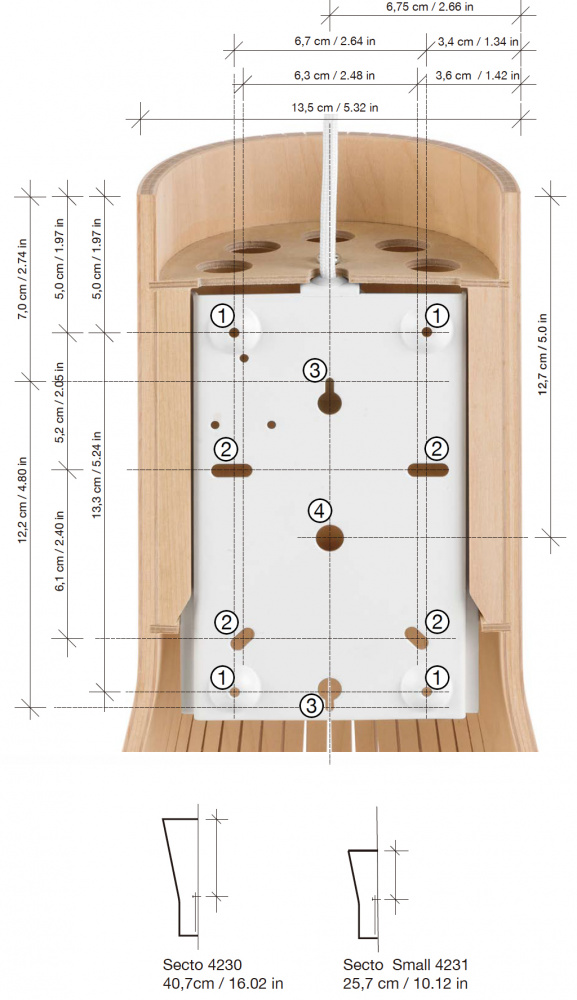

Détails et mesures de la plaque arrière

Hauteur15,5 cm / 6.1 in
Largeur 10,5 cm / 4.1 in

L’applique murale peut être installée avec la partie cônique vers le haut ou vers le bas. Lorsque la partie cônique est vers le bas, le câble descend entre la plaque et le mur.

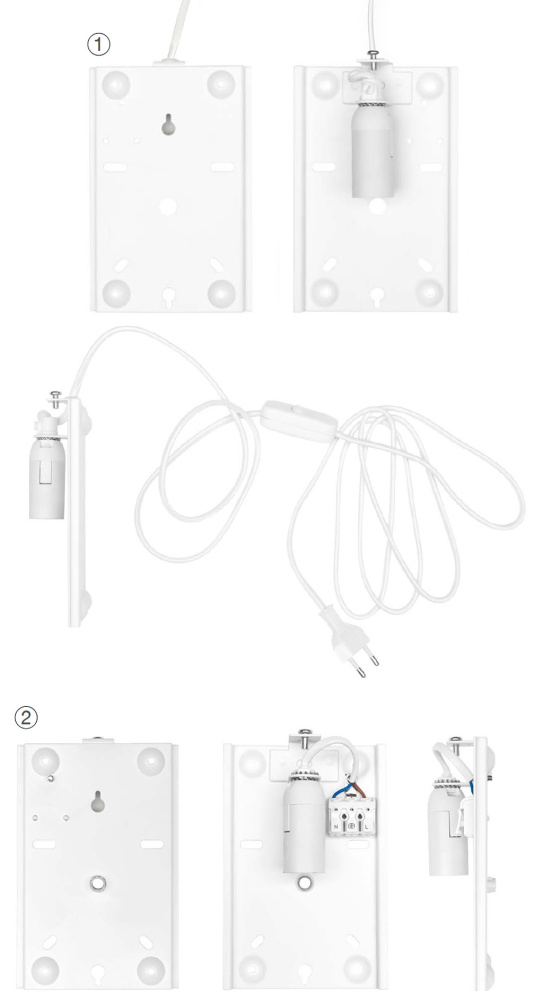

Image 1La version standard est livrée avec un câble, un interrupteur et une fiche.
Image 2 La version murale (sur commande spéciale) peut être montée directement sur les câbles sortant de la prise murale par un électricien.

La plaque arrière est vissée (vis non comprises) au mur. L'abat-jour en bois est ensuite glissé sur la plaque le long des rails en bois qui se trouvent sur les longs côtés de l’abat-jour. Il est également possible de suspendre l'applique murale à un crochet mural (non inclus) après avoir fixé la plaque à l'abat-jour.

Instructions de la plaque

Trou 1Pour soulever la lampe du mur et un moyen possible de fixer le luminaire au mur.
Trou 2 Pour fixer la lampe à une prise murale.
Trou 3Pour la suspension du crochet.
Trou 4Pour faire passer les câbles de la version murale à travers la plaque. Les vis et les crochets pour fixer le luminaire ne sont pas inclus.

Veuillez noter que les mesures sont approximatives car tous les abat-jour sont uniques.

Installation vers le haut : bord supérieur jusqu'au trou de suspension du crochet (3.)

Distribution de la lumière

Courbe de distribution de la lumière de l'applique murale Secto 4230. La distribution de la lumière est représentée dans deux plans verticaux perpendiculaires (plans C).

Télécharger LDT
