Diese Wandleuchte kann so angebracht werden, dass sie nach oben oder nach unten strahlt. Belebt triste Flure und schafft eine inspirierende Stimmung. Entworfen vom Architekten Seppo Koho, im Jahr 2002 auf den Markt geführt.
| EPD herunterladen von Environdec. |
 |
Farbe:
Händler finden!
Secto 4230-Wandleuchte
Secto 4230. Balcony, Helsinki, Finland. Photo by Uzi Varon.
Secto 4230. Private residence, Helsinki, Finland. Photo by Uzi Varon.
Secto 4230 birch. Lamps shot at Prami Growth Agency. Helsinki, Finland. Photo by Uzi Varon.
Secto 4230. Private Residence, Helsinki, Finland. Photo by Uzi Varon
Weitere Bilder von Secto 4230-Wandleuchte finden Sie hier
Handgemacht von hochqualifizierten Handwerkern in Finnland aus PEFC-zertifizierter, formgepresster Birke.
| Schirm | Rückplatte | Kabel |
| Birke natur | Weiß | Weiß |
| Weiß laminiert | Weiß | Weiß |
| Schwarz laminiert | Weiß | Weiß |
| Walnussfurnier | Weiß | Weiß |
| Material | Formgepresste Birkenlamellen, Rückplatte aus pulverbeschichtetem Stahl |
| Maße | Höhe 60 cm Tiefe 9–18 cm Breite 13–31 cm Gewicht 1,1 kg Verpackung 36 × 20 × 66 cm, 2,0 kg |
| Spannung | 220-240VAC 50Hz |
| Lichtquelle | Sockel E14, LED max. 20 W. Ausgeliefert mit LED-Lampe (Airam Pro LED, E14, 4,2 W, 470 lumen, 3000 K, reines weiß, dimmbar, Abweichungen möglich). Die Verwendung von speziellen Leuchtmitteln wie Halogen-, Spiegel- oder 12-V-Lampen in Leuchten von Secto Design ist wegen Überhitzungsgefahr verboten. Dieses Produkt wird mit einer Beispiellampe der Energieeffizienzklasse E geliefert. |
| Dimmen | Einzelheiten |
| DALI | Kann an DALI-Systemen angeschlossen werden, separater Dimmer mit DALI-konformem Phasenabschnitt. Aufgrund der starken Abweichungen bei den DALI-Systemen hat Secto Design keine DALI-Dimmer im Angebot. Setzen Sie sich mit Ihrem Elektriker in Verbindung. |
| Kabel | 240 cm, Plastikkabel, Schalter am Kabel. Auch mit direkter Wandmontage erhältlich. |
| Klassifikation | Schutzart IP20, IEC Schutzklasse II, CE-Kennzeichnung |
| Montage | Beachten Sie bitte die separaten Anweisungen auf der Website. |
| Pflege | Regelmäßig Staub wischen. Zum Entfernen frischer Flecken ein leicht angefeuchtetes Tuch verwenden. |
HINWEIS: Diese Wandlampe kann nach oben oder nach unten zeigend montiert werden.
WARNUNG: Um die Gefahr einer Strangulierung zu verringern, müssen die an dieser Leuchte angeschlossenen flexiblen Kabel an der Wand befestigt werden, wenn die Kabel in Reichweite sind.
Die Rückplatte der Wandleuchte Secto 4230/Secto Small 4231 besteht aus pulverbeschichtetem Stahl. Der Lampensockel ist an der Rückplatte befestigt. Der Schirm verfügt über Holzschienen für die Platte. Die Platte ist mit einer Schraube am Schirm befestigt.

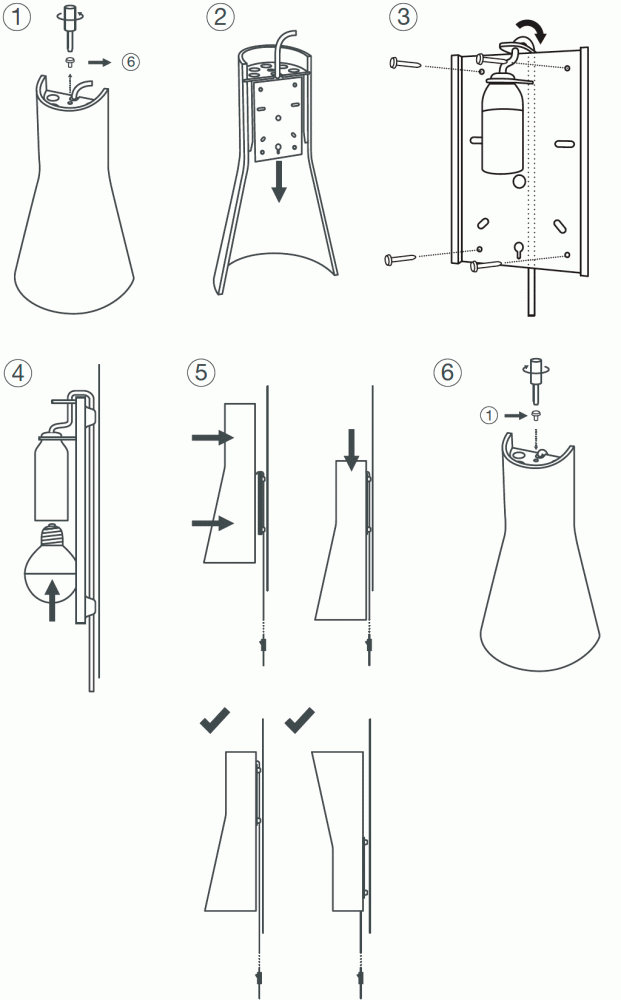

| Schritt 1 | Lösen Sie die obere Verschlussschraube. |
| Schritt 2 | Entfernen Sie das Wandteil vom Lampenschirm. |
| Schritt 3 | Setzen Sie das Wandteil an die richtige Stelle und ziehen Sie Schrauben fest. |
| Schritt 4 | Setzen Sie das Leuchtmittel ein. |
| Schritt 5 | Setzen Sie den Lampenschirm ein, indem Sie ihn zuerst nach innen drücken und dann durch die Schienen nach unten schieben. |
| Schritt 6 | Ziehen Sie die obere Verschlussschraube fest. |

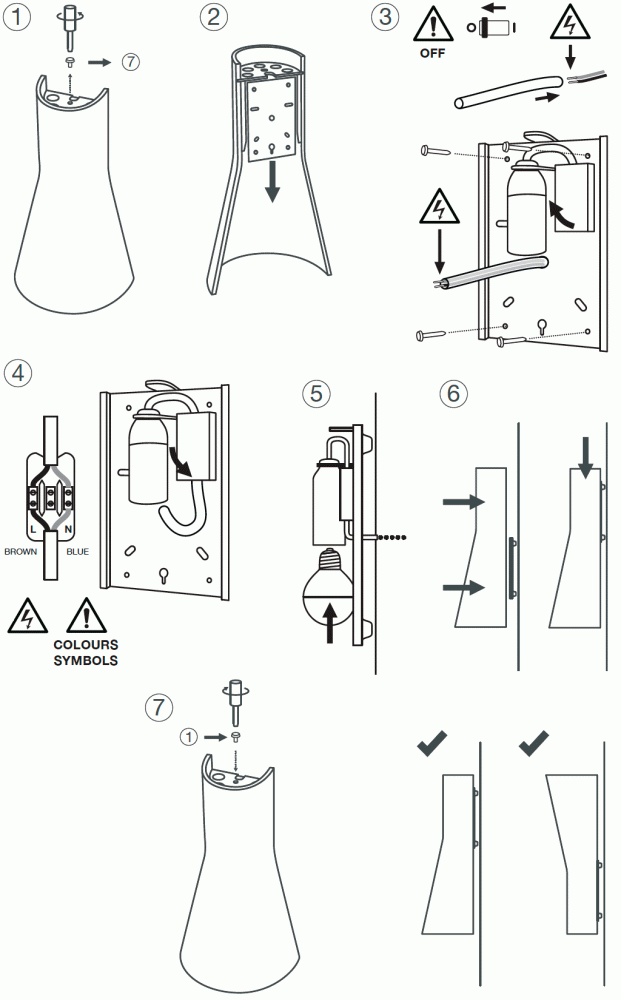

| Schritt 1 | Lösen Sie die obere Verschlussschraube. |
| Schritt 2 | Entfernen Sie das Wandteil vom Lampenschirm. |
| Schritt 3 | Setzen Sie das Wandteil an die richtige Stelle und ziehen Sie Schrauben fest. Warnung: Schalten Sie den Strom ab, um Stromschläge zu vermeiden. Hinweis: Eine zusätzliche Isolierung muss am sichtbaren Teil der Zuleitungskabel angebracht werden, d. h. bis zur Anschlussdose. Eine schützende Isolierhülle wird mit der Leuchte mitgeliefert. |
| Schritt 4 | Schließend Sie die Adern an: L=braun, N=blau. |
| Schritt 5 | Setzen Sie das Leuchtmittel ein. |
| Schritt 6 | Setzen Sie den Lampenschirm ein, indem Sie ihn zuerst nach innen drücken und dann durch die Schienen nach unten schieben. |
| Schritt 7 | Ziehen Sie die obere Verschlussschraube fest. |
| Höhe | 15,5 cm / 6.1 in |
| Breite | 10,5 cm / 4.1 in |
Die Wandleuchte kann so installiert werden, dass der konische Teil nach oben oder nach unten zeigt. Wenn der konische Teil nach unten zeigt, wird das Kabel zwischen Platte und Wand nach unten geführt.

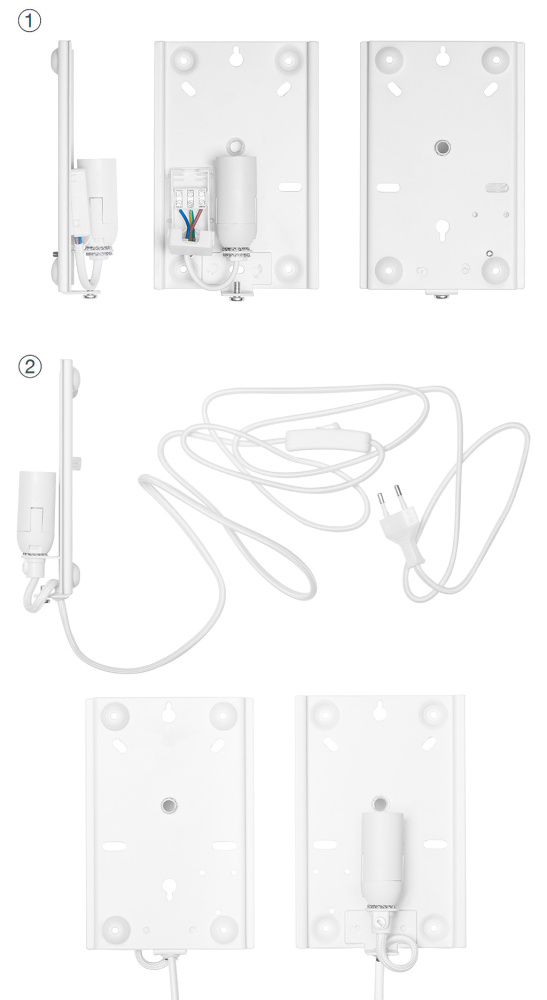

| Abb. 1 | Die Standardausführung wird mit einem Kabel, einem Schalter und einem Stecker geliefert. |
| Abb. 2 | Die wandmontierte Ausführung (Spezialbestellung) kann von einem Elektriker direkt an die Kabel der Wandsteckdose angeschlossen werden. |
Die Rückplatte wird an die Wand geschraubt (Schrauben nicht enthalten). Anschließend wird der hölzerne Schirm in die Holzschienen auf die Platte geschoben, die sich an den langen Seiten des Schirms befinden. Alternativ kann die Wandleuchte an einem Wandhaken (nicht enthalten) aufgehängt werden, nachdem die Platte am Schirm befestigt wurde.
| Loch 1 | Zum Anheben der Leuchte von der Wand und eine Möglichkeit, die Leuchte an der Wand zu befestigen. |
| Loch 2 | Zur Befestigung der Leuchte an einer Wandsteckdose. |
| Loch 3 | Zum Aufhängen an einem Haken. |
| Loch 4 | Zum Durchführen der Kabel der wandmontierten Ausführung durch die Platte. Schrauben und Haken zur Befestigung der Leuchte sind nicht enthalten. |
Bitte beachten Sie, dass die Maßangaben Näherungswerte sind, da jeder Schirm ein Unikat ist.
Nach oben gerichtete Installation: Oberkante zum Loch für die Hakenaufhängung (3.)
Lichtverteilungskurve der Secto 4230. Die Lichtverteilung wird in zwei rechtwinkligen vertikalen Ebenen dargestellt (C-Ebenen).
